China Pengeluar Filter Sabuk Vakuum Horizontal-Xinxiang Yinuo Mesin Co., Ltd

Filter sabuk vakum horizontal adalah jenis baru peralatan pemisahan padat dan cecair yang sangat berkesan.Ia mempunyai kecekapan penapisan yang tinggi, penggunaan tenaga yang rendah, dan prestasi pencucian yang sangat baik, menjadikannya digunakan secara meluas dalam industri seperti kejuruteraan kimia, logam, pertambangan, pemprosesan makanan, dan farmasi.

Prinsip kerja

Filter sabuk vakum horisontal adalah peranti pemisahan padat dan cecair yang beroperasi secara berterusan yang prinsip terasnya menggabungkan penapisan vakum dengan pengangkutan mekanikal. Semasa operasi, kain penapis mengalami pergerakan siklik yang berterusan yang dipacu oleh roller penggerak, manakala suspensi dibahagikan secara merata di seluruh permukaan kain penapis melalui mekanisme bekalan. Sebuah bilik vakum, yang ditempatkan di bawah sabuk penapis dan disambungkan ke sistem vakum, mewujudkan kawasan tekanan negatif pada permukaan kain penapis. Di bawah vakum ini, cecair menembus kain ke dalam bilik vakum manakala partikel padat disimpan di atas kain penapis untuk membentuk kek untuk memulakan siklus baru. Semasa sabuk itu maju, filter menjalani tahap pembentukan, mencuci

Struktur Filter Sabuk Vakuum

Unit Pengendalian

Terdiri daripada enjin frekuensi berubah, pengecas, roller drive, tali pinggang, kain filter, dan lain-lain, memandu operasi tali pinggang dan kain filter.

Sistem Vakuum

Termasuk pam vakum, tangki pemisah vakum, bilik vakum, sabuk geseran, dan lain-lain. sabuk geseran membentuk segel dinamik antara bilik vakum dan sabuk, membolehkan penapisan vakum.

Sistem Filtrasi dan Cuci

Terdiri daripada pompa makanan, distributor, pompa cuci, tangki cuci, kain penapis, dan sabuk getah, sistem ini menjalankan penapisan bahan, mencuci, dan pembuangan air.

Sistem panduan web

Termasuk penukar kedekatan panduan web, gulungan panduan, beg udara, dan katup solenoid untuk membetulkan ketidakseimbangan kain filter dan memastikan operasi peralatan yang stabil.

Ciri-ciri prestasi :

Kinerja Filter Tinggi :Apabila bahan dihantar ke permukaan penapis horisontal, partikel yang lebih besar menetap terlebih dahulu, membentuk lapisan penapis utama yang boleh dipadam. lapisan ini secara berkesan mengurangkan penyumbatan kain penapis, secara signifikan mengurangkan rintangan penapis. Ini menghasilkan penapis yang sangat jelas, memenuhi keperluan penapis halus.

Kesan pencucian yang baik:Peralatan ini menghasilkan kek penapis ketebalan yang seragam dengan pengedaran seimbang cecair penapis di seluruh permukaan kuih. kaedah penapis multi-tahap co-current atau counter-current yang fleksibel boleh digunakan semasa operasi, meningkatkan kecekapan penapis sambil membolehkan pemulihan berasingan cecair ibu dan cecair penapis untuk penggunaan sumber atau rawatan seterusnya.

Kawalan yang fleksibel dan mudah:Untuk mengoptimumkan pemisahan padat dan cecair, parameter seperti kelajuan tali filter, ketebalan kuih, dan panjang bahagian penapisan, pencucian, dan pengeringan boleh disesuaikan berdasarkan ciri-ciri bahan, memastikan proses pemisahan mencapai keadaan yang ideal.

Tahap automatik yang tinggi:Peralatan ini mengintegrasikan pelbagai fungsi automatik, membolehkan operasi berterusan sepenuhnya automatik dari pemakanan, penapisan, dan mencuci kepada pengeluaran kuih dan pembersihan kain penapis tanpa campur tangan.

Rintangan korosi yang baik:Sabuk penapis menggunakan bahan tahan korosi khusus. komponen teras seperti bilik vakum dan pemisah gas dan cecair boleh dibina daripada bahan tahan korosi seperti keluli tahan karat atau titanium berdasarkan sifat bahan.

Penggunaan tenaga yang rendah:Sabuk penapis beroperasi pada kelajuan yang lambat, dan rotasi sumbu utama kekal dalam julat penggunaan tenaga yang rendah. Digabungkan dengan reka bentuk penyegelan ketepatan antara bilik vakum dan sabuk penapis, yang mengekalkan tahap vakum yang stabil, kuasa pam vakum yang diperlukan dikurangkan secara signifikan.

imej produk

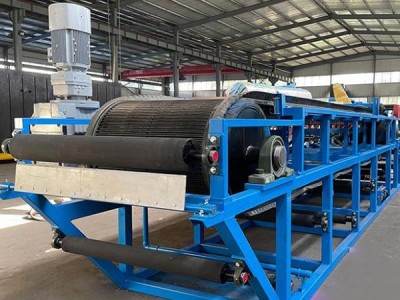

Filter pinggang vakum

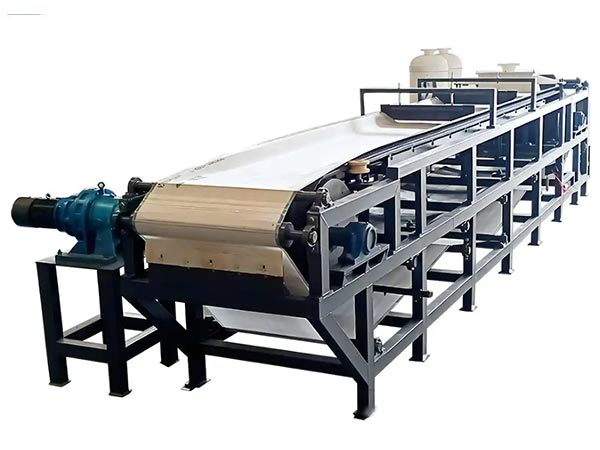

Filter tali pinggang horizontal

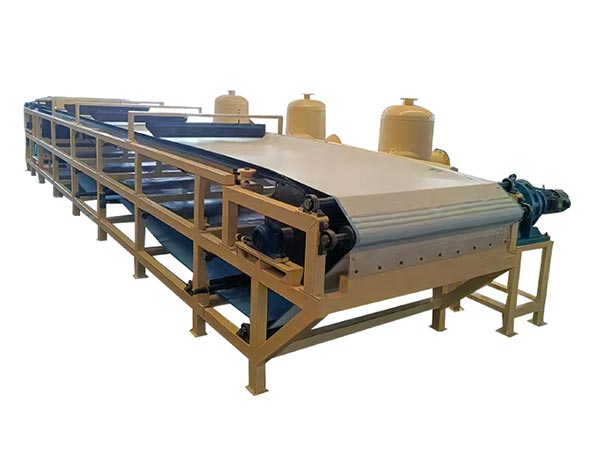

Vakuum band penapis

Spesifikasi Model

Spesifikasi dan Model	( dalam mm )	(daripada m2)	M )	(m 3 / jam, bergantung kepada bahan)	Senario Penyesuaian
B1 - 5	1000 buah	5 daripada	5 daripada	1 - 5	Pemprosesan kimia dan makanan skala kecil (seperti pembersihan amandel dan jus)
B1200 - 8 buah	1200 buah	8 buah	6.7 daripada	3 - 8	Perlindungan alam sekitar saiz sedang (seperti dewatering kotoran komunal), rawatan ekor tambang
B1500 - 15 buah	1500 buah	15 buah	10 buah	8 - 15	Pertambangan skala besar (seperti kepingan tembaga dan besi pengecasan kering), penapisan bahan kristalisasi kimia
B225 - 25	2000 daripada	25 buah	12.5 daripada	15 - 25	Metallurgy skala besar (seperti keluli pickling lumpur), pembangkit kuasa desulfurization pemprosesan gypsum
B2500 - 40	2500 orang	40 buah	16 buah	25 - 40	Industri kimia skala besar (seperti penapisan resin PVC ), bahan bangunan (dehidrasi bahan mentah papan gipsum)

prestasi pemisahan

Keupayaan pemisahan Filter sabuk vakum horizontal secara langsung memberi kesan kepada kos dan kecekapan operasi selepas itu.Pada penilaian dua metrik utama - "kadar kelembapan kuih" dan "keselamatan filter" - piawaian mesti ditetapkan berdasarkan keperluan penggunaan akhir yang spesifik:

Kandungan kelapa kelapa: Sesuai dengan keperluan selepas pemprosesan

Tahap kelembapan kuih penapis menentukan kos pemusnahan. keperluan khusus industri untuk kandungan kelembapan berbeza dengan ketara:

Jika kek penapis memerlukan pembakaran, kandungan kelembapan mesti dikawal di bawah 60% (kelembapan yang berlebihan meningkatkan penggunaan bahan tambahan bahan api dan meningkatkan kos pembakaran);

Jika kek penapis memerlukan pemusnahan sampah, sesetengah kawasan mengehadkan kandungan kelembapan di bawah 70% (untuk mengelakkan cecair daripada merosakkan tanah);

Jika kek penapis memerlukan pemulihan sumber, kandungan kelembapan mesti dikurangkan kepada kurang daripada 30% (untuk memastikan kecekapan pembakaran).

Pembeli mesti mendefinisikan ambang kandungan kelembapan mereka dengan jelas untuk penghapusan kek penapis dan memerlukan pembekal untuk menyediakan laporan ujian kandungan kelembapan untuk bahan-bahan yang serupa. percubaan di tapak disyorkan: memproses bahan pengeluaran sebenar selama 1-2 jam, sampel kek penapis untuk ujian kandungan kelembapan, dan mengesahkan hasil selaras dengan keperluan. Nota: Sesetengah pembekal mungkin mengurangkan kandungan kelembapan dengan "meningkatkan masa penapisan", yang mengurangkan aliran.
